Anwendungstipps für Stechwerkzeuge Part 1
Generell ist bei dem Einsatz der Stechwerkzeuge darauf zu achten das die Drehrichtung stimmt und die richtige Kassette für den Einsatz vor oder hinter Drehmitte gewählt wird.
Drehrichtung im Uhrzeigersinn:

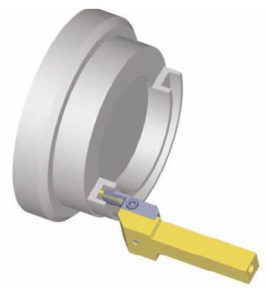

Planeinstechen hinter Drehmitte mit einem Axial angestelltem Halter
(Halterausführung B)

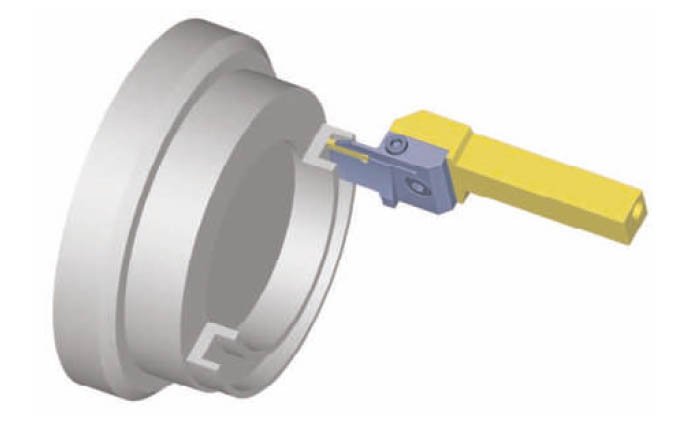

Planeinstechen hinter Drehmitte mit einem Radial angestelltem Halter
(Halterausführung B)
Drehrichtung gegen den Uhrzeigersinn:

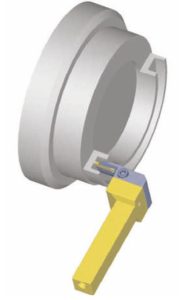

Planeinstechen vor Drehmitte mit einem Axial
angestelltem Halter (Halterausführung A)

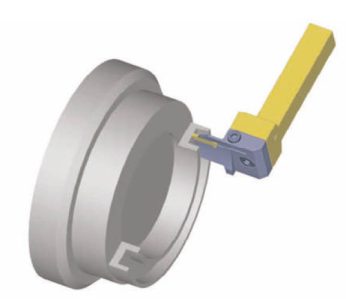

Planeinstechen vor Drehmitte mit einem Radial
angestelltem Halter (Halterausführung A)
Beim Planeinstechen ist darauf zu achten das die Kassette auch für den entsprechenden Durchmesser geeignet ist. Wie in der Grafik zu sehen ist führen sowohl zu groß gewählte Durchmesser als auch zu klein gewählte Durchmesser zum Werkzeugbruch.

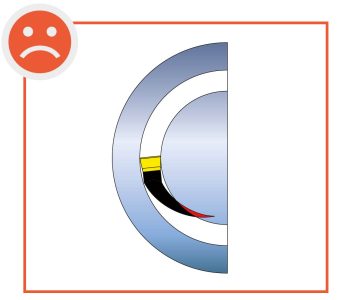

Bild 1: zu großer Drehdurchmesser der Kassette

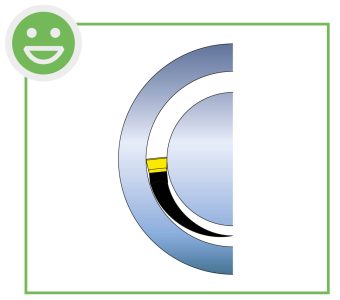

Bild 2: passender Drehdurchmesser der Kassette

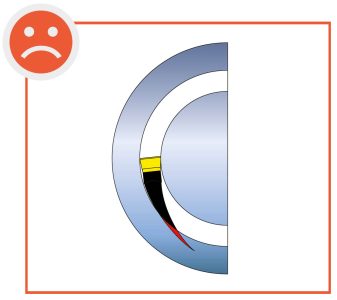

Bild 3: zu kleiner Drehdurchmesser der Kassette
